El tanque de almacenamiento de líquido criogénico es el producto principal de nuestra empresa, que está diseñado, fabricado, inspeccionado y aceptado en estricta conformidad con GB, ASME, EAC, CE y otras normas.
El tanque de almacenamiento de líquido criogénico es el producto principal de nuestra empresa, que está diseñado, fabricado, inspeccionado y aceptado en estricta conformidad con GB, ASME, EAC, CE y otras normas.

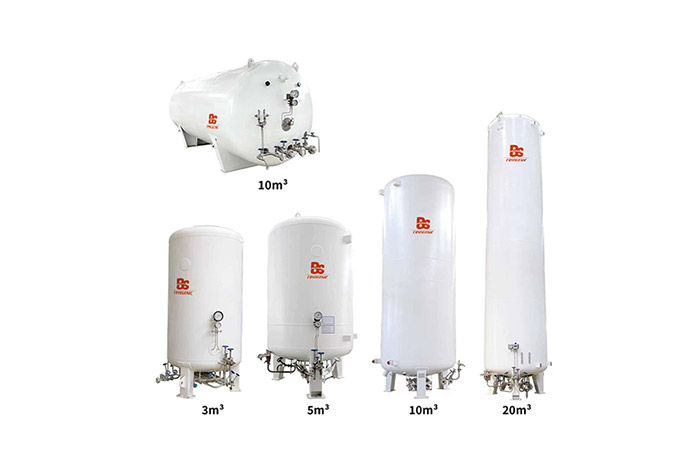

Esta serie de tanques de almacenamiento criogénicos es un tanque de almacenamiento multicapa con superaislamiento. El material del recipiente interior es acero inoxidable SS30408 y el material del recipiente exterior es Q345R o SS30408, que también se puede personalizar según las necesidades.
Esta serie de productos se utiliza principalmente para el almacenamiento de oxígeno líquido, nitrógeno líquido y argón líquido.
El producto se utiliza ampliamente en la industria del gas, hospitales, refinación de metales, aeroespacial, fotovoltaica y otros usuarios con alto consumo de gas, y es la mejor solución para lograr un suministro centralizado de gas.
| Ficha técnica del tanque de almacenamiento vertical | ||||||||
| Geométrica | Presión de trabajo | Peso de los gases líquidos (kg) | Tara | Recipiente interior | Recipiente exterior | Dimensiones generales | ||
| Volume | (MPa) | LO2 | LN2 | LAR | (kg) | (mm) | ||
| 1 | ≤0.80 | 1083 | 825 | SS30408 | SS30408/Q345R | 2400*1413*1301 | ||
| ≤1.60 | 769 | 1339 | 825 | |||||
| ≤2.30 | 825 | |||||||
| ≤3.45 | 940 | |||||||
| 2 | ≤0.80 | 2166 | 1539 | 1679 | 1135 | SS30408 | SS30408/Q345R | 2851*1786*1750 |
| ≤1.60 | 1135 | |||||||
| ≤2.30 | 1248 | |||||||
| ≤3.45 | 1433 | |||||||
| 3 | ≤0.80 | 3237 | 2300 | 4004 | 1590 | SS30408 | SS30408/Q345R | 3592*1785*1750 |
| ≤1.60 | 1590 | |||||||
| ≤2.30 | 1850 | |||||||
| ≤3.45 | 2025 | |||||||
| 5 | ≤0.80 | 5118 | 3636 | 6330 | 2334 | SS30408 | SS30408/Q345R | 3690*1870*2152 |
| ≤1.60 | 2334 | |||||||
| ≤2.30 | 2425 | |||||||
| ≤3.45 | 2867 | |||||||
| 8 | ≤0.80 | 8664 | 6156 | 10716 | 3755 | SS30408 | SS30408/Q345R | 5130*1950*2196 |
| ≤1.60 | 3848 | |||||||
| ≤2.30 | 4187 | |||||||
| ≤3.45 | 4867 | |||||||
| 10 | ≤080 | 10818 | 7686 | 13380 | 4012 | SS30408 | SS30408/Q345R | 5800*1950*2196 |
| ≤1.60 | 4112 | |||||||
| ≤2.30 | 4527 | |||||||
| ≤3.45 | 5360 | |||||||
| 15 | ≤0.80 | 16245 | 11542 | 19978 | 6060 | SS30408 | SS30408/Q345R | 8320*2196*2227 |
| ≤1.60 | 6451 | |||||||
| ≤2.30 | 7055 | |||||||
| ≤3.45 | 8267 | |||||||
| 20 | ≤0.80 | 21181 | 15050 | 26197 | 7441 | SS30408 | SS30408/Q345R | 10320*2196*2227 |
| ≤1.60 | 7921 | |||||||
| ≤2.30 | 8696 | |||||||
| ≤3.45 | 10251 | |||||||
| 25 | ≤0.80 | 27075 | 19237 | 33487 | 11940 | SS30408 | SS30408/Q345R | 11675*2501*2541 |
| ≤1.60 | 13340 | |||||||
| ≤2.30 | 14275 | |||||||
| ≤3.45 | 16150 | |||||||
| 30 | ≤0.80 | 32490 | 23085 | 40185 | 10395 | SS30408 | SS30408/Q345R | 11400*2675*2753 |
| ≤1.60 | 11920 | |||||||
| ≤2.30 | 12940 | |||||||
| ≤3.30 | ||||||||
| 40 | ≤0.80 | 43320 | 30780 | 53580 | 13578 | SS30408 | SS30408/Q345R | 14560*2675*2749 |
| ≤1.59 | 15637 | |||||||
| ≤2.10 | ||||||||
| ≤3.30 | ||||||||
| 50 | ≤0.80 | 54150 | 38475 | 66975 | 14221 | SS30408 | SS30408/Q345R | 11413*3359*3450 |
| ≤1.60 | 16860 | |||||||
| ≤2.10 | ||||||||
| ≤3.30 | ||||||||
| 60 | ≤0.80 | 64980 | 46170 | 80370 | 16322 | SS30408 | SS30408/Q345R | 13397*3355*3230 |
| ≤1.59 | 19237 | |||||||
| ≤2.10 | ||||||||
| ≤3.30 | ||||||||
| 80 | ≤0.80 | 87107 | 61892 | 107738 | 26218 | SS30408 | SS30408/Q345R | 13750*3673*3750 |
| ≤1.59 | 29903 | |||||||
| ≤2.10 | ||||||||
| ≤3.30 | ||||||||
| 100 | ≤0.80 | 108300 | 76950 | 133950 | 31043 | SS30408 | SS30408/Q345R | 16483*3673*3750 |
| ≤1.59 | 35577 | |||||||
| ≤2.10 | ||||||||
| ≤3.30 | ||||||||
